Descrição

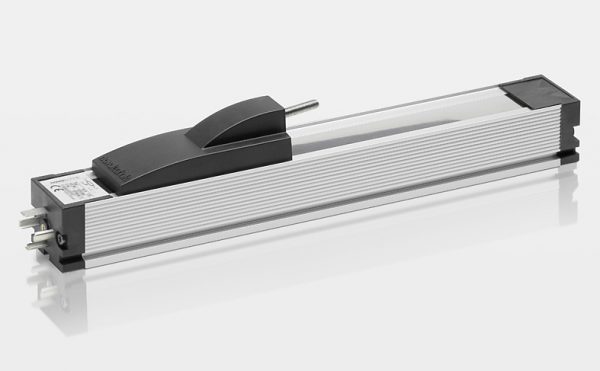

Régua Potenciométrica com Haste Interna Novotechnik modelo TLH-2500

A Régua Potenciométrica com Cursor Guiado Novotechnik modelo TLH-2500 é um sensor para detecção de posicionamento linear.

Usada em aplicações industriais e de controle e automação, como por exemplo em injetoras de plástico.

As réguas potenciométricas possuem detecção absoluta, ou seja, não precisa referenciar ao ligar. Além disto, seu design de cursor guiado da Novotechnik permite desalinhamentos através da rótula interna do cursor.

Desenvolvida pela Novotechnik em 1947, a régua potenciométrica TLH possui durabilidade extremamente elevada, com vida útil de até 100 milhões de movimentos.

Dados Técnicos TLH-2500:

As réguas potenciométricas Novotechnik da linha TLH possui diversas vantagens técnicas, como por exemplo:

• Modelo original Novotechnik, criador da tecnologia
  • Maior durabilidade do mercado
  • Vida útil de 100 milhões de movimentos
  • Elemento resistivo em plástico condutivo
  • Permite desalinhamento no movimento do cursor
  • Alta resistência mecânica graças a tecnologia proprietária
• Características elétricas
  • Curso útil 2500mm
  • Saída ratiométrica (0 a tensão de alimentação, até 42Vdc)
  • Resistência elétrica compatível com o curso (de 3 a 10kΩ)
  • Linearidade de até 0,04 ±% do fundo de escala
  • Resolução elevada de 0,01mm
  • Curso elétrico maior que o definido, evitando falhas
• Características mecânicas
  • Velocidade máxima de operação: 10 m/s
  • Aceleração máxima operacional: 200m/s² (20g)
  • Resistência a choques de até 50g (11ms)
  • Resistência a vibração de até 20g (5 a 2000Hz, 0,75mm)
  • Atuador em aço inox 1.4305, rotativo
  • Raspador com metal precioso, amortecido com elastômero
  • Grau de proteção IP40 ou IP54

Acesse aqui o datasheet do produto Régua Potenciométrica Novotechnik modelo TLH

Aplicações:

Sensores lineares detectam a posição linear de máquinas, como por exemplo em:

• Injetoras de plástico
  • Controle da posição de injeção
  • Controle da posição de avanço
  • Controle do fechamento do molde
  • Controle do extrator
• Madeireira
  • Serraria
  • Laminação MDF e MDP
• Geração de Energia
  • Anel de distribuição
  • Controle de Pitch
  • Tracker
• Fundições
• Papel e celulose
• Diversas outras aplicações
