Control de Posición de Cilindros Hidráulicos
Transductores de posición lineal internos a cilindros hidráulicos
- Para integración en cilindros neumáticos e hidráulicos
- Tecnología de medición magnetoestrictiva sin contacto
- Presión de funcionamiento hasta 350 bar, picos hasta 450 bar
- El posicionador en forma de anillo no hace contacto con el sensor
- Vida mecánica ilimitada
- MTTF (tiempo medio hasta el fallo) mayor a 500 años
- Sin límite de velocidad para el posicionador
- Salida absoluta: no es necesario hacer referencia a cero
- Excelente rendimiento de precisión de hasta el 0,04 %
- Amplio rango de voltaje de suministro
- Interfaces analógicas (corriente, tensión) y de bus de campo
- EMC para aplicaciones móviles
- Inmunidad contra campos de alta frecuencia hasta 200 V/m
- Brida roscada M18x1,5 o brida a presión Ø 48 mm
- Opcionalmente conexión por conector o cable
- Integración sencilla en cilindros con sistema de montaje M12
Los transductores lineales Novotechnik utilizan la última tecnología de detección magnetoestrictiva, con alta resistencia mecánica, larga durabilidad y excelente inmunidad electromagnética para lograr el mejor control de posición de los cilindros hidráulicos.

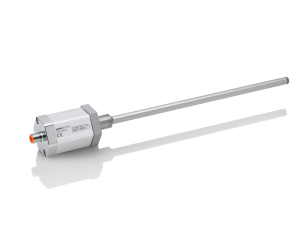

Nuestros sensores de varilla TH1 permiten su instalación en el interior de cilindros hidráulicos para detectar su posición lineal de 0 a 100% con una resolución de hasta 0,1 micras. Su diseño único le permite elegir opciones como una zona muerta inicial de 30 o 51 mm, conector M12, M16 o de cable, rosca M18 x 1,5 o 3/4″ UNF, carreras útiles de varias dimensiones y varias otras características.
Somos la única versión con posibilidad de fácil configuración remota, vía cable, pudiendo utilizar una botonera o incluso una función vía PLC, permitiendo el autoajuste del sensor incluso cuando se desconoce su configuración previa (siempre que esté implementada).
Por tanto, no es necesario utilizar ningún tipo de kit o software para acceder a la programación del sensor, facilitando enormemente su aplicabilidad en entornos agresivos y mejorando el acceso para el equipo de ingeniería, mantenimiento o incluso fabricación de cilindros hidráulicos.
Nuestra línea también incluye modelos compactos para instalación totalmente interna o con electrónica externa y roscas, pero con funcionalidad simplificada y costo competitivo.
Nuestros transductores lineales se pueden utilizar en aplicaciones industriales o móviles, como se ejemplifica a continuación:
Aplicaciones industriales – Control de Posición de Cilindros Hidráulicos
- Requiere amplia capacidad de durabilidad
- Su alimentación es mayoritariamente de 24 Vdc.
- Tiene múltiples opciones de comunicación, como señales analógicas de voltaje y corriente, SSI, IO-Link, CANopen, Start-Stop y otras opciones.
- Su instalación normalmente se facilita extrayendo el cilindro mediante una rosca del propio sensor.
Aplicaciones Móviles ou Mobile – Control de Posición de Cilindros Hidráulicos
- Sensores para aplicaciones en maquinaria agrícola, de construcción o similar
- Soporta altas vibraciones o impactos.
- Resiste variaciones ambientales constantes, como la presencia de agua o cambios bruscos de temperatura.
- Se alimenta con 12 o 24Vdc, soportando variaciones y fluctuaciones habituales en este tipo de aplicaciones.
- Tiene una amplia variedad de opciones de comunicación, como voltaje analógico (0,25 a 4,75 Vcc, 0,5 a 4,5 Vcc, 0 a 10 Vcc), corriente (4 a 20 mA) y protocolos CAN (CANopen y J1939).
Nuestro equipo técnico tiene décadas de experiencia en apoyar y especificar la mejor opción para satisfacer las demandas de su aplicación.
