El transductor de posición lineal magnetostrictivo de la línea TH1 fabricado por Novotechnik tiene varias opciones de configuración, lo que permite una compatibilidad total con algunas versiones de transductores de posición lineal de fabricantes de la competencia.

Señales de salida – Compatibilidad del Transductor de Posición Lineal Magnetostrictivo

Algunas de estas opciones consisten en compatibilidad electrónica con señales de salida como:

• Voltaje analógico 0 a 10 Vcc y 10 a 0 Vcc
• Corriente analógica 4 a 20 mA, 20 a 4 mA, 0 a 20 mA o 20 a 0 mA
• Señal serial SSI binaria o Gray
• Señal de start-stop para sustitución de versiones básicas
• Protocolo CanOpen con velocidad en baudios de 10 a 1000 kBaud
• Interfaz IO-Link para la comunicación con varios protocolos de red (Profibus, CanOpen, DeviceNet, ProfiNet, EtherCat, Ethernet/IP, etc.)
• Señal incremental para reemplazo de sistemas de codificador de montaje en rack (solo modelo TP1)

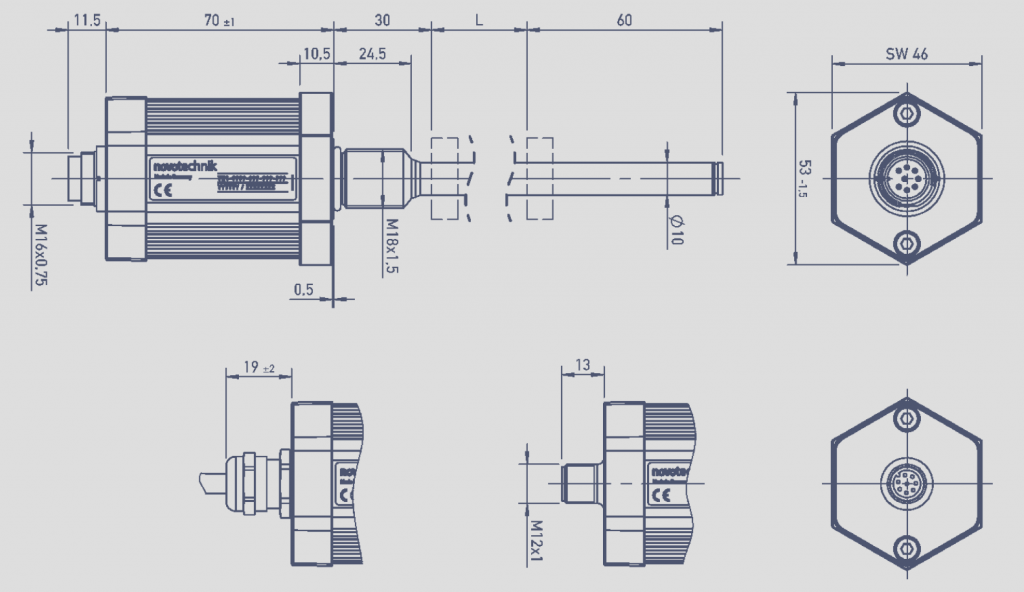

Opciones Mecánicas – Compatibilidad del Transductor de Posición Lineal Magnetostrictivo

Las opciones mecánicas también ayudan con la similitud correcta, como las dimensiones mecánicas y el formato, por ejemplo:

• Rosca de fijación M18 x 1,5
• Rosca de fijación 3/4″ – 16UNF

• Zona muerta inicial de 30mm

• Zona muerta inicial de 51mm (2″)

Conectividad – Compatibilidad del Transductor de Posición Lineal Magnetostrictivo

Los sistemas de conexión incluyen una variedad de opciones, con modelos totalmente compatibles con los sistemas de la competencia:

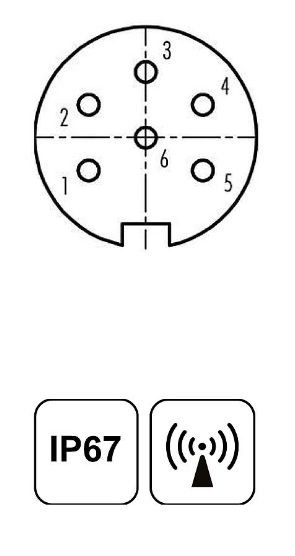

Conector M16x0,75 – 6 pines
(IEC 130-9), DIN 45326

• Código Novotechnik: TH1- _ _ _ – _ – _ _-103
• Compatible con GHM…D6… o RHM…D6… (MTS / Temposonics)
• Compatible con conector 560700 o 560778

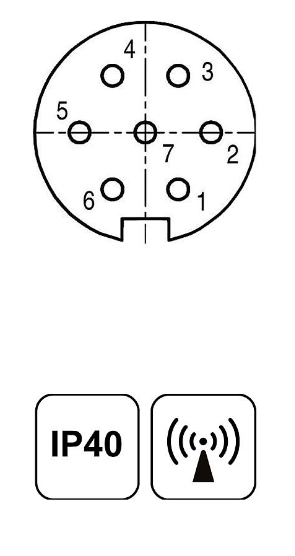

Conector M16x0,75 – 7 pines
(IEC 130-9), DIN 45326

• Código Novotechnik: TH1- _ _ _ – _ – _ _-108
• Compatible con RHM…D7… (MTS / Temposonics)
• Compatible con el conector 560701

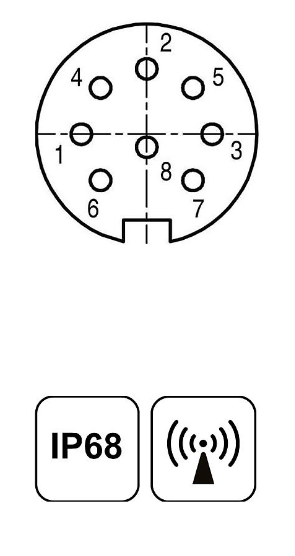

Conector M16x0,75 – 8 pines
(IEC 130-9), DIN 45326

• Código Novotechnik: TH1- _ _ _ – _ – _ _-101
• Compatible con BTL-…..-S32 (Balluff)
• Compatible con conector BKS-S32, 0322 08-1 o BKS-S33

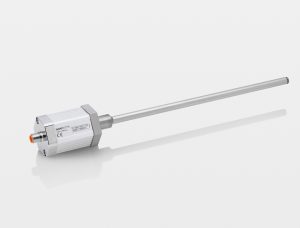

Conector M12x1 – 8 pines
DIN EN 50044

• Código Novotechnik: TH1- _ _ _ – _ – _ _-102

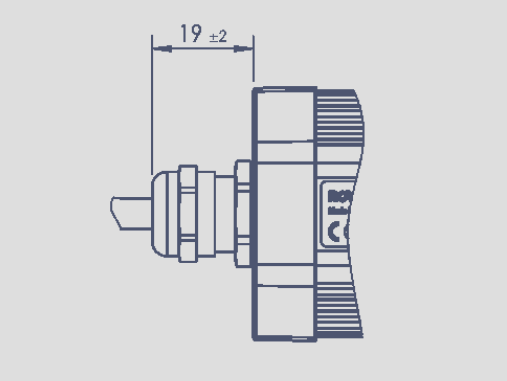

Salida de Cable – Compatibilidad del Transductor de Posición Lineal Magnetostrictivo

Códigos Novotechnik:

• TH1- _ _ _ – _ – _ _-201 – 1m
• TH1- _ _ _ – _ – _ _-203 – 3m
• TH1- _ _ _ – _ – _ _-205 – 5m

Posicionadores de Anillo – Compatibilidad con Transductores de Posición Lineal Magnetostrictivo

Novotechnik Z-TH1-P19

• Diámetro exterior 32mm
• Diámetro interior 13mm
• Ancho 8 mm
• Diámetro – agujeros 4,3mm
• Centro – agujeros de 24mm

• Compatible mecánicamente con BTL-P-1013-4R
• Compatible con 201542-2

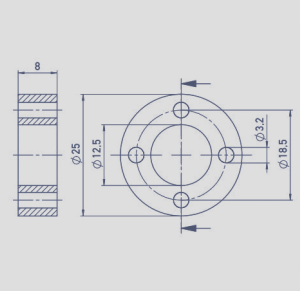

Novotechnik Z-TH1-P18

• Diámetro exterior 25mm
• Diámetro interior 12,5mm
• Ancho 8mm
• Diámetro – agujeros 3,2mm
• Centro – agujeros de 18,5mm

• Compatible mecánicamente con BTL-P-1012-4R
• Compatible con 400533

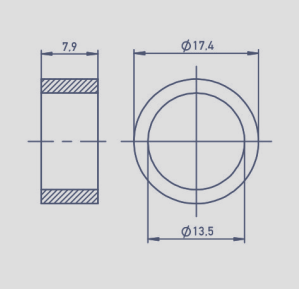

Novotechnik Z-TIM-P20

• Diámetro exterior 17,4mm
• Diámetro interior 13,5mm
• Ancho 7,9mm

• Compatible con 401032
